    Zur Abwechslung mal wieder eine Maschine aus Pam's Vintage Studio.


    Das Besondere daran ..es ist eine der ersten Maschinen aus dem deutschen Revox Werk in Löfflingen.

    Obendrein ist es eine seltene Kofferversion mit satten 2x8 Watt aus 2x2 Lautsprechern on borad! ;)


    Die ehrwürdige Tonband-Lady hat das Werk im Oktober 1967 (!) verlassen, ist nach meiner Revision wieder topfit und hat - natürlich an einem vernünftigen HiFi-Amp - wirklich einen fantastischen Sound! :love:


    Externer Inhalt youtu.be
    Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    Das ist hier so meine aktuelle Giftküche..




    v.r.n.l: Silikon-Spray für schnelle mechanische Hilfe (z.B. schlecht zugängliche Lager im Tonbandgerät), dann normales Kontaktspray für gezielte, punktuelle Anwendungen (z.B. fiese Multifunktions-Schiebeschalter irgendwo hinten auf einer Platine), Feuerzeugbenzin für Tonkopf-Reinigung (ausser Löschköpfe, die sind i.d. Regel aus Kunststoff), Ravenol Feinmechaniker-Öl, geiles Zeugs für alle beweglichen Teile, dann Aceton, NUR für ganz hartnäckigen Dreck, Familienflasche Isopropanol für kleine und grosse Metall-Flächen, Gehäuse-Chassis ectect. (für Kunststoff nehme ich Kunsstoffreiniger oder GlasKlar Fensterputzzeugs) und ganz links notwendiges Druckluft-Spray für Kontaktflächen (Schalter, Tasten, Potis etcetc), Reinigen von schwer zugängliche Stellen, aber auch für komplettes Durchpusten der Geräte.

    Da kommt Dir beim ersten Schuss in's Gerät dann schon mal ordentlich totes Ungeziefer etc entgegen.. <X:like:


    @Schosch, tränk' Deine Kiste mit Isopropanol, rüttle & schüttle sie kurz, puste sie aus & verhöker' sie ... feddisch! :joint:

    Kontaktspray ist schon üblich. Ich nehme in der Regel Isopropanol, blase den nach ein paar Gängen aber mit Druckluft mit dem ganzen Dreck sofort wieder raus. Das funktioniert gut.

    Ansonsten bleibt nur zerlegen und vorsichtig schleifen etc. Oder neu kaufen und austauschen. Hab ich bei Potis auch schon gemacht. Ist aber richtig Fummelkram, vor allem bei den ziemlich wirr gebauten frühen Japanern.. :rolleyes:

    Ihr wisst ja mittlerweise, olle Clausi kauft nur altes, ranziges Tonband-Zeugs.

    Dann macht das Restaurieren / Revidieren erst richtig Spass. Je kaputter, desto spannender! Big Grin


    Irgerndwann im Sommer stiess ich auf eine Anzeige in der kleinen Bucht, da wurde ein ganzes Sammelsurium von Revox - Komponenten angeboten.. A77,B77, A78,A76,B780 .. und eben auch die REVOX A700 Halbspur. Sie wird in der Szene "Königin" genannt, weil sie den Übergang zu den Studer-Profimaschinen bildete.

    Neupreis 1973 stolze 3.700DM. Gewicht der ehrwürdigen Tonband-Lady 23,5 Kg!


    Hab' den Verkäufer kontaktet und er sagte mit, dass er die Maschine testweise kurz an's Netz genommen hatte und nach

    10 Sekunden hat's gequalmt. Soweit, so gut. Sehr gut! Genau das Richtige für mich!


    Er wollte für die dampfende Kiste dennoch 1.000 Eus haben, ich habe 400 geboten.

    Wir sind uns natürlich nicht einig geworden. ..


    Neulich schrieb er mich an, ob nicht doch und überhaupt und 500 wäre ja vielleicht .. Angel

    Ich bin bei 400 geblieben und nun ist sie heute gekommen & MEINS! Cool

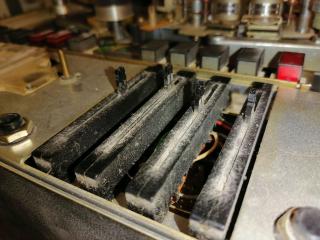

    So sieht also eine Königin aus, wenn sie aus dem Exil kommt:


    attachment.php?thumbnail=56921    attachment.php?thumbnail=56922    attachment.php?thumbnail=56923    attachment.php?thumbnail=56924    attachment.php?thumbnail=56925


    attachment.php?thumbnail=56926    attachment.php?thumbnail=56927    attachment.php?thumbnail=56929


        attachment.php?thumbnail=56930


    Nun .. die todkranke Schweizer Monarchin erstmal von den staubigen Klamotten befreit und die Sicherungen durchgemessen. F4 und die Hauptsicherung waren durch. Aber warum?! Dodgy


    Also erstmal neue Sicherungen rein und todesmutig angeschaltet. Ich kenn da nix. Ich wollte auch mal was sehen (und riechen)...

    Brutzeln, Knistern und beissender Qualm aus Richtung Capstan-Motor .. au weia!

    Ausgebaut, nix zu sehen. Lampen vorne gingen alle, die Wickelmotoren liefen. Immerhin.


    So komme ich nicht weiter. Erstmal lüften, Tee machen, Struktur reinbringen..


    Also nochmal von vorne. Netzteil ?! .. Pläne her!

    F4 ..mhmm ... geht los mit 'nem RC-Löschkreis über dem K1-Kontakt.


    attachment.php?thumbnail=56931

    Platine am Trafo, pfiffiges Stecksystem von Revox, musste ich erstmal durchsteigen. Die Revox-Pläne sind auch klasse, sauber struktuiert!

    Ach.. schau an, was haben wir denn da .. Knallfrosch-Kondesator. Dodgy


    attachment.php?thumbnail=56928


    0,47uF und 4,7 Ohm hab' ich gerade nicht hier, erstmal alle 7 Stück ausgelötet, geht auch ohne. Muss ich bestellen.

    Alles wieder zusammengesteckt und .. Maschine läuft!!!! Smile Smile Smile


    Kommst auch schon 'n Ton raus, natürlich kratzen die Potis ectect, das Übliche.

    Aufnahme habe ich noch nicht getestet, später.


    Bin aber erstmal soweit happy. Dat wird wat mit die Maschin'!

    Und Tagesziel (die "Königin" erstmal nur wieder zum Leben zu erwecken, mehr nicht) erreicht!


    Nun geht es gaaanz entspannt & vorsichtig an's Putzen und an's gegenseitige Kennenlernen .. Heart


    Ich berichte weiter von der Affäre.... Wink

    Hier mal eine Maschine, für die ich für die Restaurierung fast ein Vierteljahr gebraucht habe (natürlich nicht durchgängig) .. sie war komplett hinüber und da auch die paar Erstatzteile, die es noch gibt, mit Gold aufgewogen werden, habe ich kurzerhand eine Custom-Version draus gemacht 8o


    Es ist eine ASC AS6004 HighSpeed mit max. 38cm/s, also fast 1/2 Meter Bandlaufgeschwindigkeit pro Sekunde - tolles Gerät aus Aschaffenburg (konstruiert von den ehemaligen Braun - Ingenieuren) mit einem super Sound!

    Baujahr 1979... da war noch viel Bling-Bling im Wohnzimmer. Goile Zeit! 8)


    Externer Inhalt youtu.be
    Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    Ja, war so ein fröhlicher Mensch & Kumpel .. ?(


    Externer Inhalt www.youtube.com
    Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    Clausi, mir gefällt auch Deine Videoinszenierung der Wiederauferstehung des Bandaufzeichnungsgerätes!

    ..das ist teilweise aber auch mehr Arbeit als das Revidieren der Maschinen selbst, Ado .. <X;)


    Hier ist noch so ein 20Kg-Monster, das war auch ein Kampf .. :fail:


    Externer Inhalt youtu.be
    Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    Zwischendurch revidiere ich ja auch mal richtig altes Zeugs ..


    Hier z.B. das erste deutsche kommerzielle Tonbandgerät, eine sehr seltene Max Ihle Phonorex.

    Kostete Anfang der 50er schlappe 1.000 DM. :huh:


    AEG und Telefunken gab's zwar schon (wieder) , die waren aber nur für Studios und komplett unbezahlbar..


    Viel Spass beim Kieken! 8)


    Externer Inhalt youtu.be
    Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    Das ist doch mal 'ne schöne Geschichte! Alles richtig gemacht. :like:

    Moin, Klaus. Schön dass Du zu uns gefunden hast.

    Paar von den ollen Schnackern hier hast ja auch schon kennengelernt, sehe ich gerade.. :joint:


    Am besten positionieren wir Dein Werkstatt-Leid wohl in "Allgemeines / News", da hast Du eine höhere Reichweite ..

    Andre, was meinst Du? Das Problem betrifft ja nicht nur den Stelvio .. ..

    Hier geht es auch wieder weiter.

    Diesmal: ein Steampunk-Tonbandgerät auf Basis einer Braun TG-1000 von 1970


    Teamarbeit von Silvi & mir. Silvi das Design & ich die Technik.

    War 'n Haufen Arbeit.


    Viel Spass beim Kieken! ;)


    Externer Inhalt youtu.be
    Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    ACHT WOCHEN....


    ..stand *Mariechen nun in der Werkstatt!


    Airbaglampe .. kein Saft auf der ODB-Schnittstelle ... gesucht ..Sicherung defekt wg. Kurzschluss im Rückspielgeleinstellunsschalter .. dann immer noch keine Verbindung .. aktuelle MES runtergeladen ..immer noch nicht ... KKL-Kabel gekauft .. dann endlich gut.

    Stahlflex-Bremsleitungen .. Zulassung verbummelt, ABE ebenfalls .. Zulassung gefunden ... ABE im Netz gefunden ... ok.

    Lambdasonde Fehler ... Mittelschalldämpfer abgedichtet .... immer noch nicht ... dann doch ...


    .. heute nun endlich die Plakette!!!!!


    UFF!! Was für ein Theater, hatte ich so noch nicht in 44 Jahren Schrottkisten fahren .. :fail:  <X


    Egal .. Sommer ist noch nicht vorbei, nun kann es offen weitergehen . :):thumbup::party:
